防雷工程安装工序

当前位置:首页 > 常见问题

防雷工程知识连载:

6防雷工程安装工序
6.1 接地装置安装工序
    自然接地体钢筋敷设完成,应按设计要求做接地施工,应经检查确认并做隐蔽工程验收记录后再支模或浇捣混凝土。
    人工接地体应按设计要求位置开挖沟槽,打入人工垂直接地体或敷设金属接地模块(管)和使用人工水平接地体进行电气连接,应经检查确认并做隐蔽工程验收记录。
     接地装置隐蔽应经检查验收合格后再覆土回填。
6.2接闪器安装工序
     暗敷在建筑物混凝土中的接闪导线,在主筋绑扎或认定主筋进行焊接并做好标志后,应按设计要求施工,并应经检查确认隐蔽工程验收记录后再支模或浇捣混凝土。
     明敷在建筑物上的凯威接闪器应在接地装置和引下线施工完成后再安装,并应与引下线电气连接。
    独立接闪杆基础施工时,应先将预埋螺栓通过定位钢板进行定位,数据测量确认后,放入基础中进行浇筑,应采用C30以上混凝土,基础周边回填土应夯实,地基承载力不小于150KN/m2。基础完全凝固后方可进行独立接闪杆安装,同时将接地线连接在独立接闪杆上。
6.3引下线安装工序
     直接从基础接地体或人工接地体引出的凯威专用引下线,应先按设计要求安装固定支架,并应经检查确认后再敷设引下线。
 6.4电涌保护器SPD安装工序
     低压配电系统中的SPD安装,应在对配电系统接地型式、SPD安装位置、SPD的后备过电流保护安装位置及SPD两端连线位置检查确认后,首先安装SPD,在确认安装牢固后,应将SPD的接地线与等电位连接带连接后再与带电导线进行连接。
    电信和信号网络中的SPD安装,应在SPD安装位置和SPD两端连接件及接地线位置检查确认后,首先安装SPD,在确认安装牢固后,应将SPD的接地线与等电位连接带连接后再接入网络。
上图:接闪针塔的安装

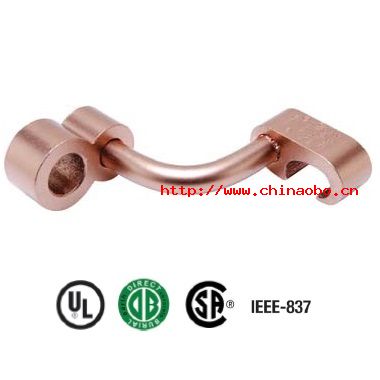

上图2:接地导体固定夹
