19米环形钢管避雷针GH37

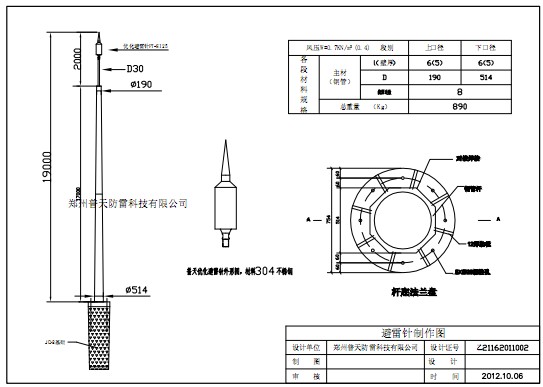

              19米环形钢管避雷针GH37、GH38、GH39、GH40
   GH系列环形钢管避雷针(塔)是河南凯威电气设备有限公司避雷针分公司的主营产品之一,此种产品适用于:炸药库、变电站、天然气输配站、太阳能光伏发电站、户外装置、建筑物、构筑物等重要场所,常规高度为9米-35米,特殊高度或规格可定做。

    GH钢管避雷针由河南凯威电气避雷针公司研发制作,高度一般在9米、11米、13米、15米、17米、19米、21米、25米、30米、35米,(其他高度可根据客户需求定做),生产基地位于郑州市须水工业园区,此种避雷针截面为正八边形或正十二变形,外形美观、重量轻、安装方便、适用于易燃易爆场所(弹药库、雷管库等)、基站、通讯设备、建筑物的直击雷防护。GH环形钢管避雷针受雷时,由接闪器接闪,并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

总高度H

编号

基本风压

(KN/m2)

预埋螺栓

基础构造图编号

0.4

0.7

11

GH1~4

M24

×

8

JD-1

13

GH5~8

JD-1

15

GH9~20

JD-2

17

GH21~32

JD-2

19

GH33~40

JD-2

其他高度详细信息请联系我公司:400-0022-295

避雷塔有A01、A、B、C、D、E共计6段,根据所需高度,自行搭配各段。各段均应热镀锌。根据实际需要,可以将A01段改为提前放电式避雷针PTU-3.1或艾力高避雷针SI25/SI40/SI60/系统3000增强型接闪器,以增加保护范围和安全性能。

5.1 安装方法

将避雷针的各段首尾连接(法兰连接或插接法),固定在预埋的基础底座上。(有些配件需要工程商根据实际情况加工)可以人工安装也可以机械吊装。

5.2注意事项

    避雷针的接地必须良好,其接地电阻值不大于10Ω。

5.3维护与检查

    每年雷雨季节前须按以下内容进行检查:

    ⑴ 各连接部位的连接应可靠,不允许松动;

    ⑵ 从接闪器至下部连接件的总阻值≤5Ω;

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。
1、GH系列避雷针资料请点击【下载】
2炸药库(弹药库)、雷管库区避雷针防雷保护解决方案整套图纸http://www.zzptfl.com/pdf/zhayaokubileizhen.pdf
工程案例:


天然气输配站安装案例

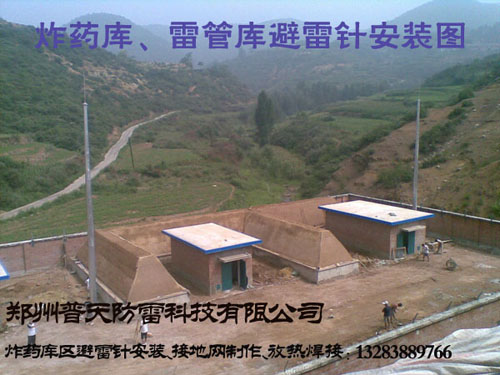

 炸药库避雷针安装案例(晋城某煤矿)
