凯威GJT系列30米避雷塔


30米高避雷针图

避雷塔常见有以下几种规格:GFL角钢避雷针塔、GJT圆钢避雷针塔、GH钢管杆避雷针塔等多种形式的金属塔,上图所示的就是GJT系列的三角圆钢避雷针塔。
  避雷针塔的保护范围还要按照滚球法来计算保护半径和保护范围。
GJT系列避雷针30米技术规格:

产品系列:KWJ-C(GJT30),高度30米

风压:0.4/0.7KN/M2 ,重量1000KG

分段:4.5米/段-6米/段
材料:Q235(直径28mm/25/22/20mm)

防腐工艺:热镀锌
使用寿命:30年

接地电阻要求:<10欧姆
底部跨度:1140mm

顶部针尖:PTU-3.1(不锈钢优化型)
配套产品:PTD-3接地模块(8块/组)
本系列其他高度:20米、25米、35米、40米。
用途:煤矿变电站、瓦斯抽放站、炸药库、煤场、油罐区、抽风机房、主副井口等.
        避雷塔主要用于各种建筑的防雷工程,特别是炼油厂,加油站,化工厂,煤矿,炸药库,易燃易爆车间,更应该及时的安装避雷塔,因气候变化,雷电灾害不断加重,现在很多建筑都安装避雷塔,特别是楼顶不锈钢饰铁塔,造形样式多样,外形美观,设计新颖独特,广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑,使之与建筑物交相辉映,成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样。减少雷电灾害。
避雷针30米构造图

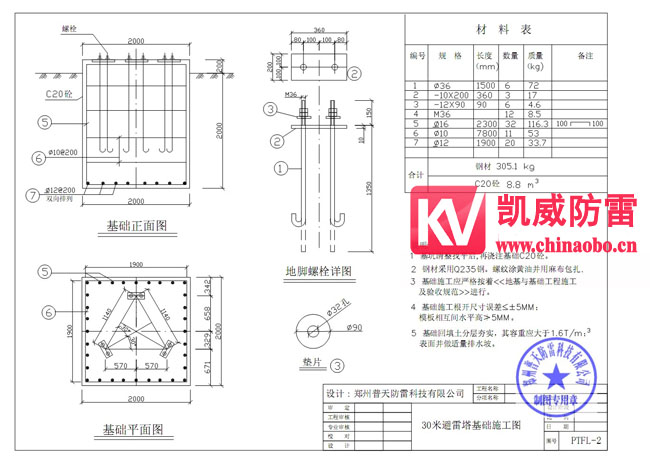

30米避雷针基础制作图
避雷塔使用条件:
  1、基本风压:w0=0.4及0.7KN/m2两种
  2、抗震设防烈度:8度及小天8度地区
  3、地基承载力:100及200 KN/m2
  4、覆冰厚度: ≤10mm 5、垂直度:≤1/1000
避雷塔设计依据:
  1、建筑物防雷设计规范(GB50057-2010)
  2、高耸结构设计规范(GBJ135-90)
  3、钢结构设计规范(GB50017-2003)
  4、塔桅钢结构施工及验收规程(CECS 80:2006)
避雷塔制作、安装
  1.所有金属部件必须镀锌,操作时注意保护镀锌层。
  2.采用镀锌钢管管制作针尖,管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm 3.避雷塔应垂直安装牢固。垂直度允许偏差为3/1000。
  4.焊接要求焊接应采用搭接焊,其搭接长度必须符合下列规定:
  5.扁钢为其宽度的2倍(且至少3个棱边焊接)。
  6.圆钢为其直径的6倍。
  7.圆钢与扁钢连接时,其长度为圆钢直径的6倍。
  8.避雷塔一般采用圆钢或钢管制成,其直径不应小于下列数值:
  a独立避雷塔一般采用直径为19mm镀锌圆钢。
  b屋面上的避雷塔采用直径25mm镀锌钢管。
  c水塔顶部避雷塔采用直径25mm或40mm的镀锌钢管
  d烟囱顶上避雷塔采用直径25mm镀锌圆钢或直径为40mm镀锌钢管e避雷环用直径12mm镀锌圆钢或截面为100mm2镀锌扁钢,其厚度应为4mm.
  9 避雷塔宜采用圆钢或焊接钢管制成,其直径不应小于下列数值:针长1m以下:圆钢为12mm、钢管为20 mm 、针长1-2m:圆钢为16mm、钢管为25mm、烟囱顶上的针:圆钢为20 mm、钢管为40 mm。
