OBO isCon750SW超绝缘引下线系统

外部防雷系统中,引下线与其他金属导体之间的电气绝缘距离往往被人所忽略,从而造成严重的安全隐患。 为此,OBO根据GB50057-92(2000版)标准规范,设计了s Con®超级电

咨询热线:0371-6376 0001

立即咨询其他咨询

详细信息

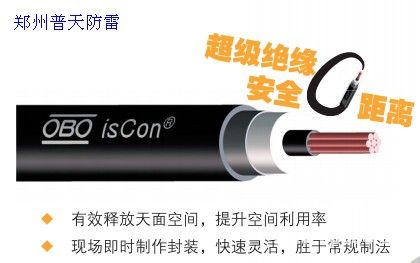

OBO isCon750SW超绝缘引下线系统
外部防雷系统

外部防雷系统中,引下线与其他金属导体之间的电气绝缘距离往往被人所忽略,从而造成严重的安全隐患。

为此,OBO根据GB50057-92(2000版)标准规范,设计了s Con®超级电气绝缘外部防雷保护方案,实现了引下线与其他金属导体间的安全距离。

当金属物或电气线路与防雷系统的接地装置之间不相连时,其与引下线之间的距离应按下述公式计算确定:

当Lx<5R1时,Sa3>0.3Ke(Ri+0.1Lx)。

产品配置表:

序号

名称

型号

1

Is Con 绝缘引下线

Is Con 750SW35mm²

2

Is Con绝缘引下线顶端连接件

Is Con connect

3

固定金属圈的AV现夹子

Is Con HS AV

4

墙面快速固定夹

M-QUICK M25SW

5

绝缘引下线连接板

Is Con AP1-16 VA

6

带接闪避雷针的绝缘杆套装件

isFang3000/5000

7

混凝土墩安装件

F-FIX-B16


适用于:通信基站、卫星天线、太阳能发电系统、钢结构建筑、军用设施、智能大厦……等重要场所的防雷接地系统。

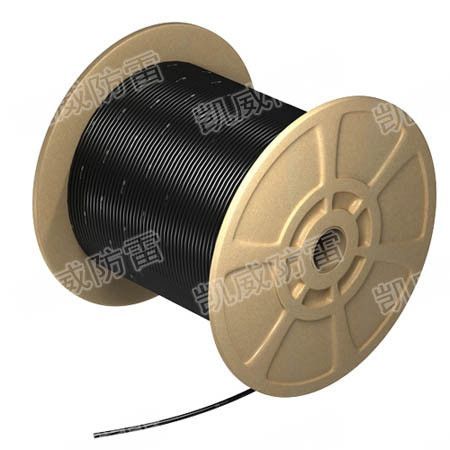

Angaben zur Verlegung der OBO isCon®-Leitung entnehmen Sie bitte der Montageanleitung.

• gleitentladungsfreie und hochspannungsfest isolierte Ableitung

• zur Einhaltung des Trennungsabstandes nach IEC 62305

• äquivalenter Trennungsabstand s ≤ 0,75 m in Luft

• Kabelgewicht 69,4 kg/ 100m

• halogenfrei

Typ Farbe Querschnitt

mm²
Nenngröße Ø

mm
Normalring

ca. m
Verp.

m
Gewicht

kg/100 m
Art.-Nr. Bruttopreis Merken
isCon 750 SW schwarz 35 23 25 25 205.400 5408002 4.181,45 €/100 m Merken
isCon 750 SW schwarz 35 23 100 100 103.400 5408004 4.066,60 €/100 m Merken
isCon 750 SW schwarz 35 23 250 250 93.400 5408006 3.863,30 €/100 m Merken
