混凝土搅拌站防雷保护|避雷针安装图

发布时间:2011-06-08   来源:凯威电气   浏览量:

混凝土搅拌站防雷保护

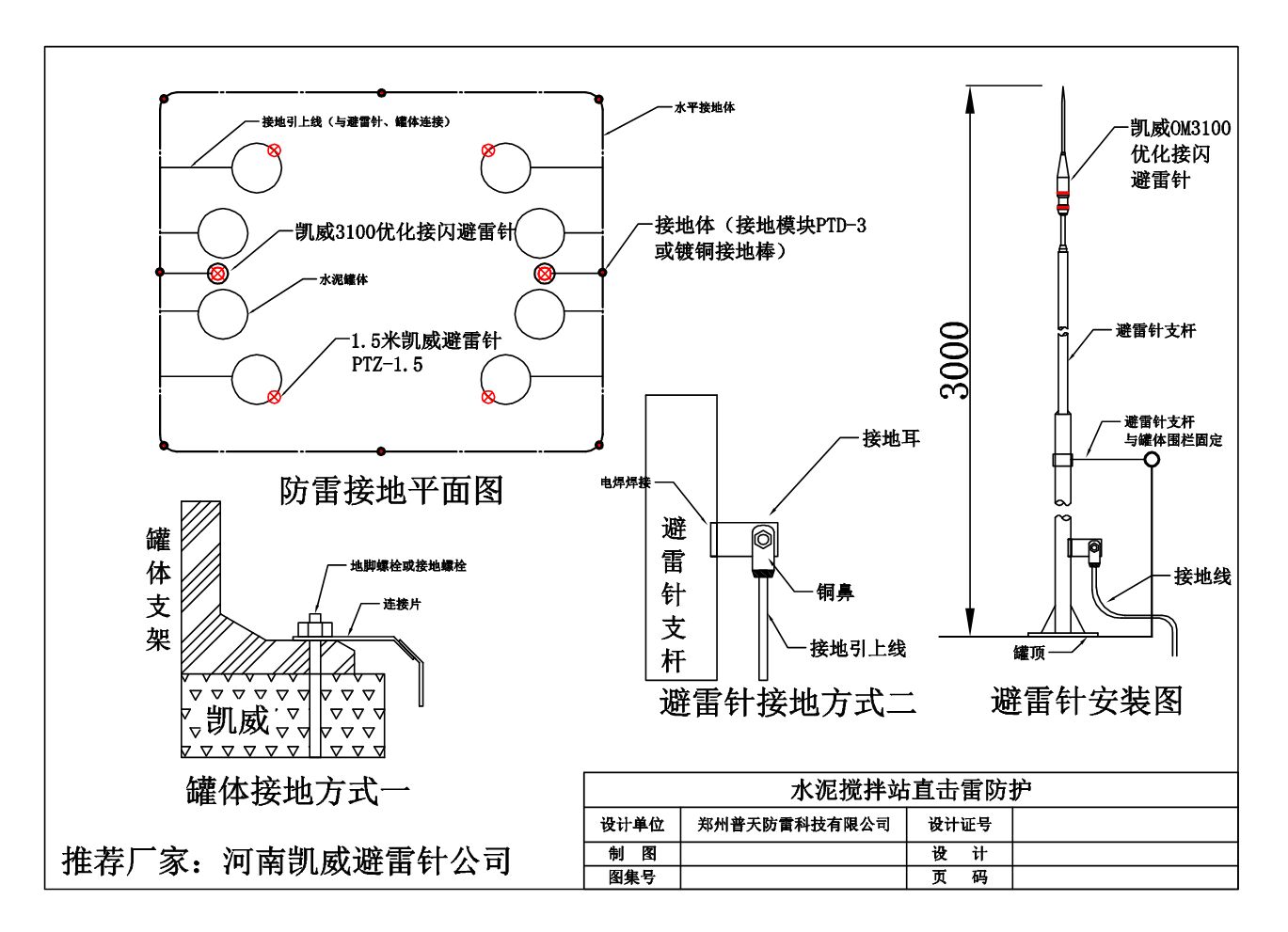

1 综合防雷接地设计图

(本图原始尺寸为A4纸张,请下载保存在本地电脑查看清晰大图)

混凝土搅拌站防雷保护

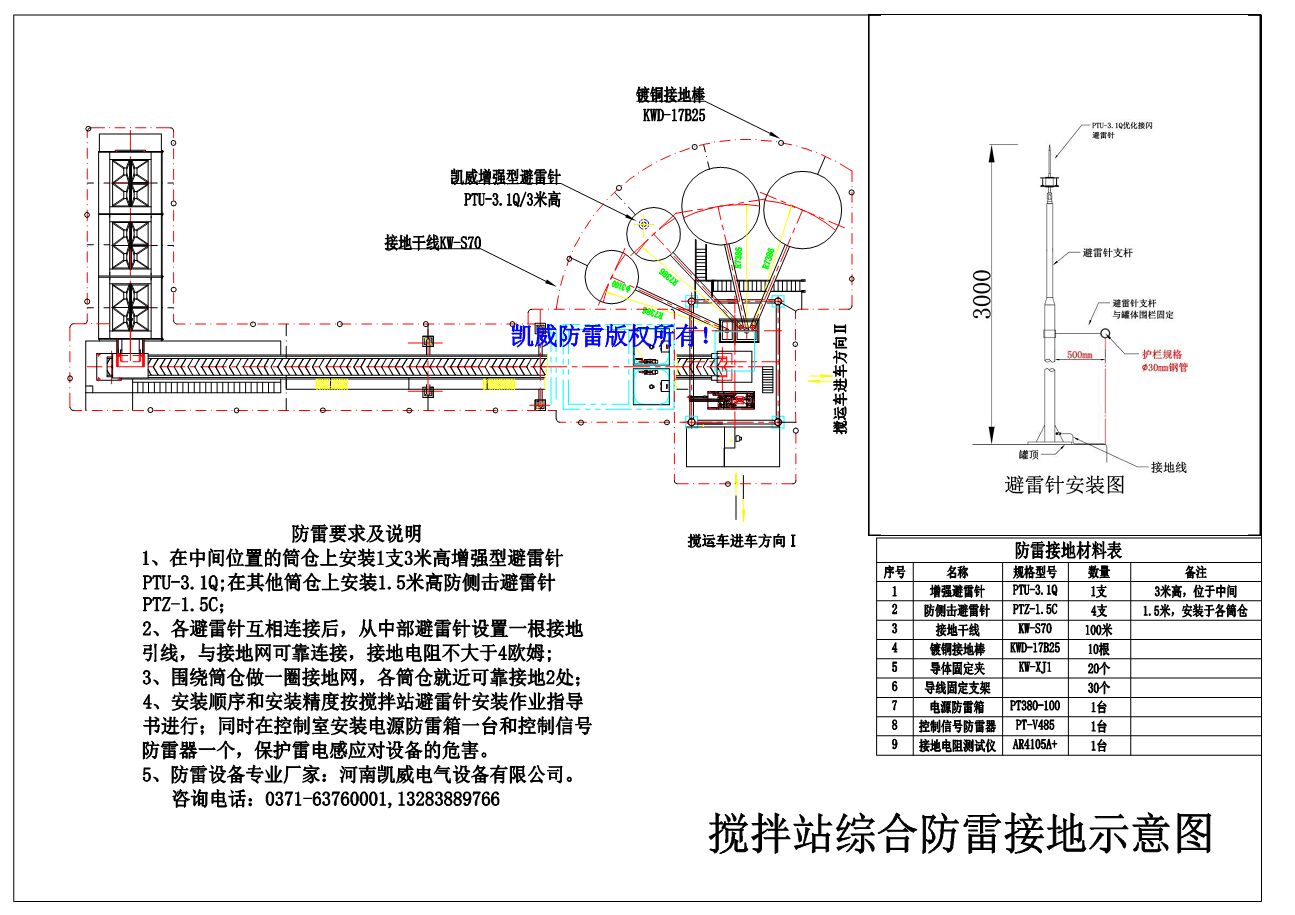

综合防雷接地平面图

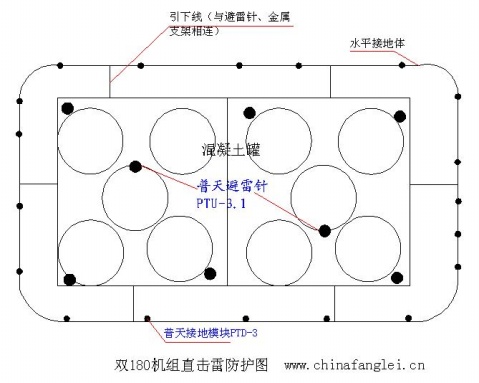

混凝土搅拌站防雷保护2
推荐型号:普天避雷针PTU-3.1或PTU-F3;接地产品采用普天接地模块PTD-3;用接地模块制作接地网的施工,建议由搅拌站安装时按照接地模块施工图纸同步进行,避雷针为罐体安装完毕后按照避雷针安装图纸进行安装。

混凝土机组(搅拌站)防雷设计方案

1、 直击雷防护设计

本工地有4个罐体,方块形放置。其中对称的2个罐体上面分别安装一组避雷针PTU-3.1,高度为高出罐体2;在另外的2个罐体上安装防侧击避雷针PTZ-1.5,高度1.5米。

避雷针下部固定在金属罐体护栏上利用金属爬梯或罐体做引下线,与接地网可靠连接。

2、 感应雷防护(操作中心)

在操作中心安装相电源380V)浪涌保护箱PT380-40一台,保护电源线路的雷电危害双电源输入的电力线路要安装2浪涌保护箱PT380-40。重要设备前安装防雷插座PT-10

     在控制、视频线路上分别安装控制信号防雷器PT-V485和视频防雷器PT-BNC,数量根据监控视频设备确定。

3、 接地网

在灌区周边做“十”字形接地网,垂直接地体采用非金属接地模块PTD-3镀铜接地棒KWD-14B,接地模块之间用70平方镀铜钢绞线KW-S70连接,焊接全部采用放热焊接。控制室的引入地线也从此地网上连接,地网接地电阻<4欧。

接地模块PTD-3尺寸400*500*60mm,接地模块间距2米,预埋深度为低于地面1米。

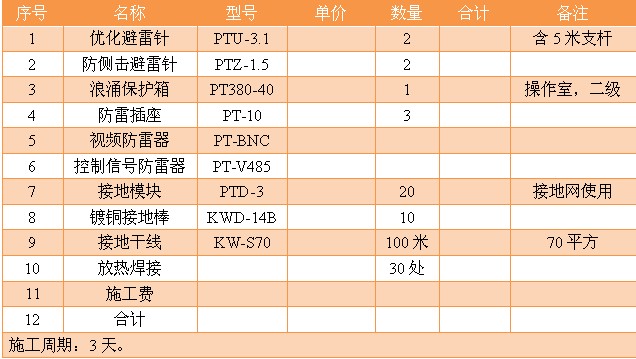

序号

名称

型号

单价

数量

合计

备注

1

优化避雷针

PTU-3.1

2

5米支杆

2

防侧击避雷针

PTZ-1.5

2

3

浪涌保护箱

PT380-40

1

操作室,二级

4

防雷插座

PT-10

3

5

视频防雷器

PT-BNC

6

控制信号防雷器

PT-V485

7

接地模块

PTD-3

20

接地网使用

8

镀铜接地棒

KWD-14B

10

9

接地干线

KW-S70

100

70平方

10

放热焊接

30

11

施工费

12

合计

施工周期:3天。
