江苏连云港110KV变电站接地施工

发布时间:2014-08-14   来源:凯威电气   浏览量:

江苏连云港市某钢铁公司自建110KV变电站接地施工;全站采用240平方的镀铜钢绞线(1200米)和直径14.2*2500的镀铜钢棒(80根),设计电阻值0.5欧姆,主控楼内有3台变压器,主控楼顶部采用40*6镀锌扁钢作为避雷带。主控楼顶部安装有3支5米高的提前放电避雷针SI25,保护整个站区。
下图是施工现场图片:

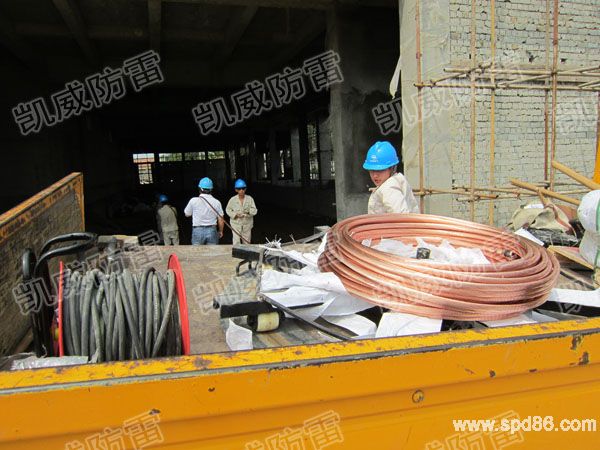

接地干线放线

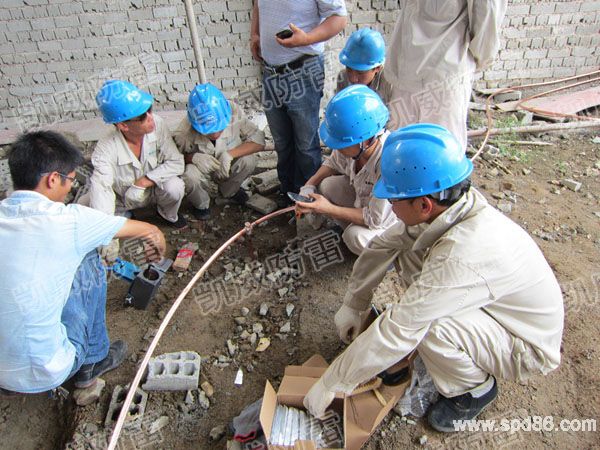

 施工人员现场交流放热焊接技术问题

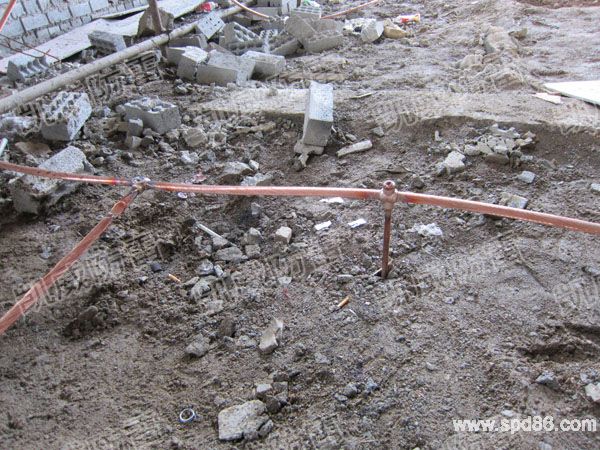

接地干线之间、接地干线-镀铜钢绞线与镀铜钢接地棒放热焊接
变电站接地技术规范下载:http://www.spd86.com/xiazaizhongxin/2012-07-15/19.shtml
