沥青搅拌站避雷针及接地

当前位置:首页 > 工程案例

沥青搅拌站(沥青拌合站)设计说明:

    1、本站采用共用接地系统,接地电阻不大于4欧姆。
   为了雷电流迅速泻入大地,减少对设备的危害,同时也为使接触电位差和跨步电位差满足工作人员人身安全的要求,便于将站区内的电气设备外壳和构架的接地连接到统一的接地网上,全站的采用由水平接地体和垂直接地体组成的长孔网格。接地网的四周做成直径1米的圆弧状,减小接地网外直角处的跨步电位差。并考虑其他地下管线的布局走向,交叉时应从其他管线下部500mm处穿过。
    在人员经过或停留的接地网外3米范围内的地方,应采取防跨步电压措施:需采用高阻路面作为安全措施。采用砾石或碎石材料做高阻路面时,为了防止砾石或碎石层被压入泥土中或由于泥浆的的沉积使高阻路面结构层的电阻率降低,结构层的最小厚度应为15-20cm。采用沥青层作为高阻路面时,应铺设使地面电阻率不小于50KΩ.m的5cm厚的沥青层。
接地干线埋设深度不小于800mm,每组设备与接地干线连接1-2处,用接地跨接线引至设备支柱或基础内的地脚螺栓上。用于引至设备支柱的接地线从预留连接端子上引出。水平接地体的地沟宽0.5米,深度0.8米。各接地体之间的连接采用压接方式,如有电焊焊接,须符合相关焊接规范,并对焊接处做防腐处理。
    2、整个站区共设置1支20米高的独立KWGE2避雷针塔和1支7米避雷针。
避雷针塔1#的基础混凝土为3立方,避雷针2#固定在设备最高处附近平台上。基础配筋见避雷针塔设计详图。2#避雷针设置单独的接地引下线。引下线应分段固定,并应以最短路径敷设到接地网,敷设应平整顺直、无急弯。焊接固定的焊缝应饱满无遗漏,螺栓固定应用防松零件(垫圈),焊接部分的防腐应完整。
引下线敷设在人员停留或经过的区域时,为防止跨步电压和旁侧闪络电压对人员造成伤害,应采取以下一种或多种措施:(强制险条款)
1)、外露引下线在高2.7米以下部分应穿厚度不小于3mm的交联聚乙烯管(耐压值100KA);
2)、设立阻止人员的护栏或警示牌,护栏与引下线水平距离不小于3米。
3、控制室的接地引出线为BVR25软铜线,从预留的接地接地端子处引出。在原生、再生总共开位置分别安装一台380V电源浪涌保护器FCS/3+1AC40 (40KA 8/20us ),弱电柜分别安装一台控制信号防雷器PT-V485 (共7台),各控制设备、浪涌保护器、金属外壳等与室外接地网可靠连接,接地连接线为BVR25多股软铜线。
本系统产品合作伙伴:
铁拓机械.jpg          玛连尼.jpg        a6dcf81c954b752f6db9bb3e54fbdf93.jpg
logo.jpg       a272908c45ddf18fd6b18d72f313fdf3.jpg
4、施工现场质量管理
防雷工程施工现场的质量管理,应有相应的施工技术标准、健全的质量管理体系、施工质量检验制度。施工单位应有相应的施工资质。在施工中使用的各种计量器具,应经法定计量认证机构检定合格,并应在检定合格有效期内使用。
5、施工质量控制
施工中的主要设备、材料、成品、半成品、加工件等进场检验应有记录,确认符合本设计及相关规范后再在施工中应用。对进入市场的新产品等进场验收,供应商应提供安装、使用、维护等技术文件。当对采用的主要设备等存在异议时,应,有异议的一方可委托相关实验室进行抽样检测,并出具相关结论。
开工前,施工方应编制施工方案和施工工序,得到建设单位、监理单位、设计单位或相关单位确认后方可开工。各工序进行质量控制,每道工序完成后,应进行检验。相关各专业工种之间应进行交接检验,并应形成记录(应包含隐蔽工程记录)。未经监理工程师或建设单位技术负责人检查确认,不得进行下道工序施工。
6、未说明的地方应符合相关行业技术规范要求。
现场施工照片:

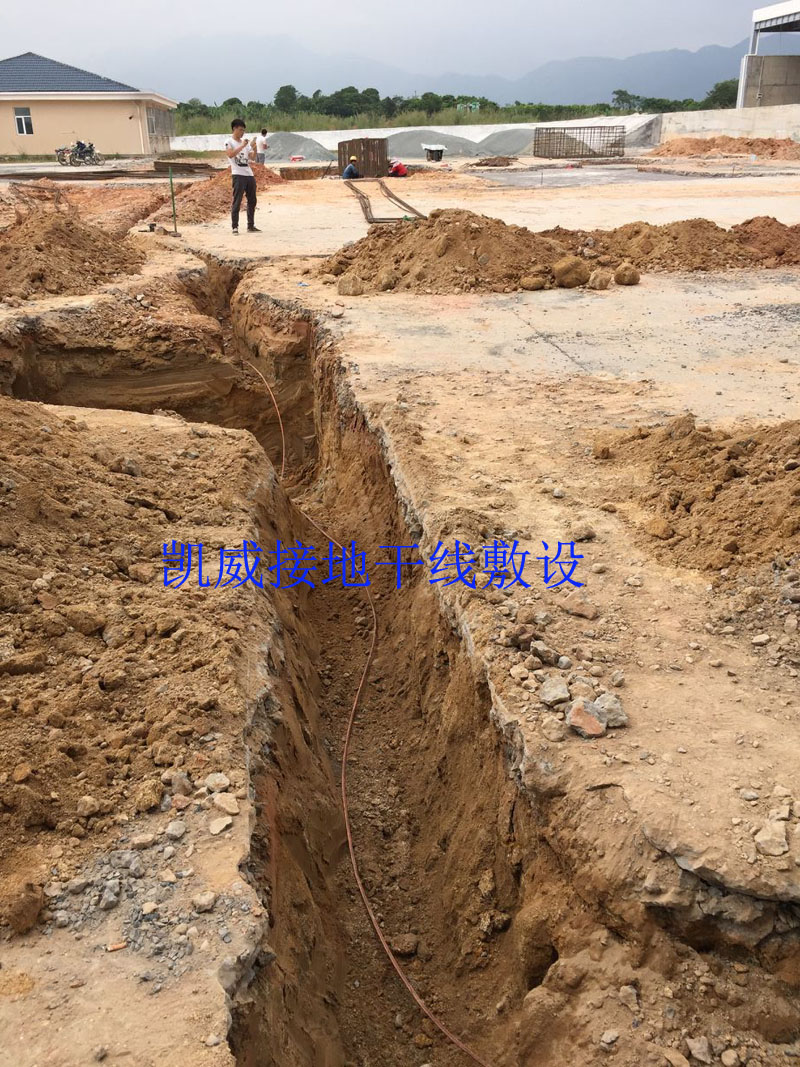

接地网-接地干线敷设

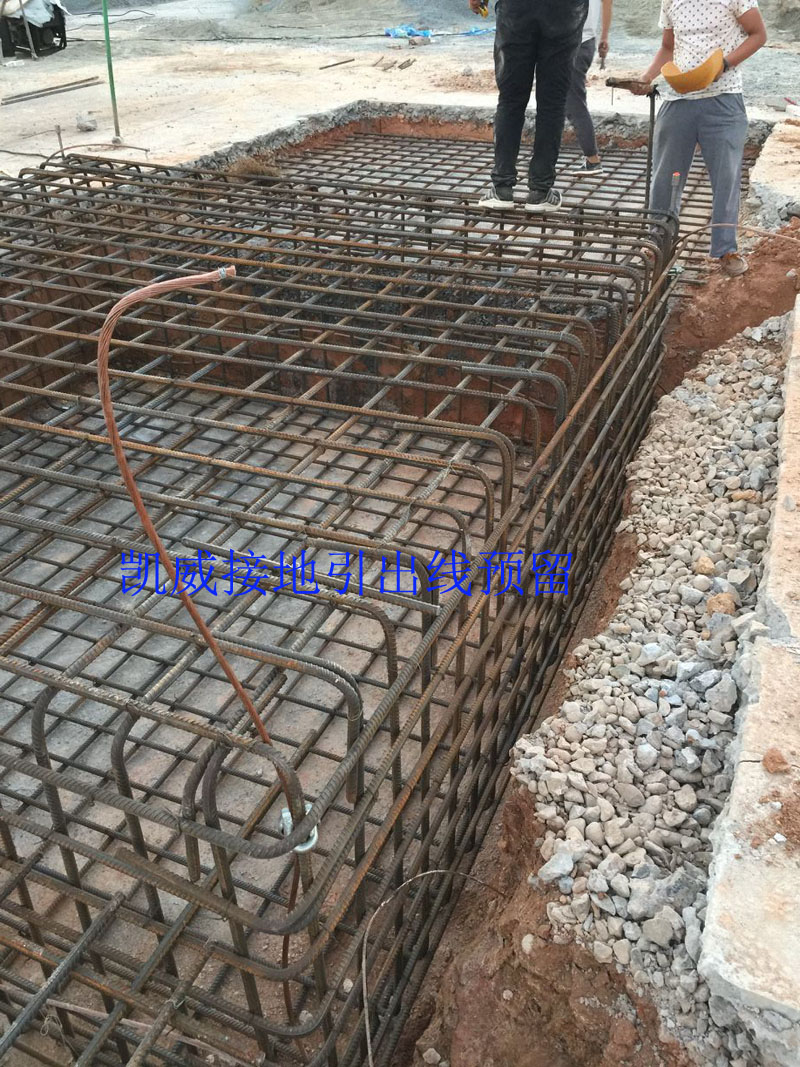

接地引出线预留

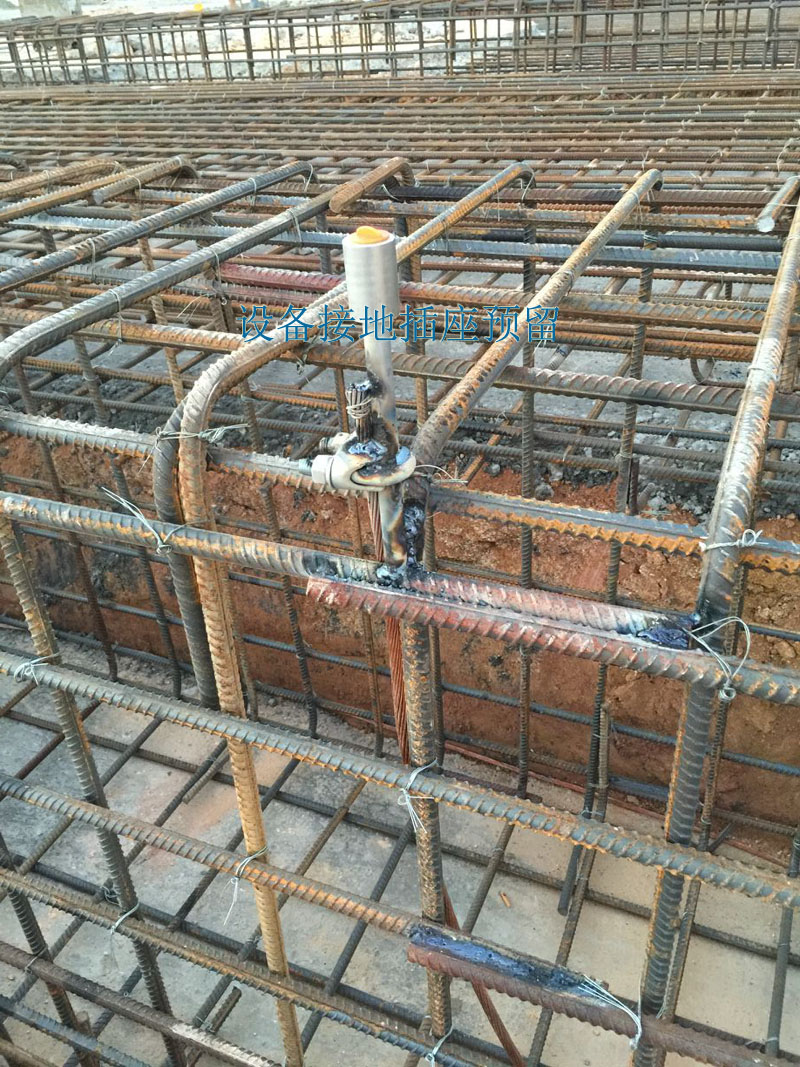

设备接地插座预留制作

25米避雷针安装图

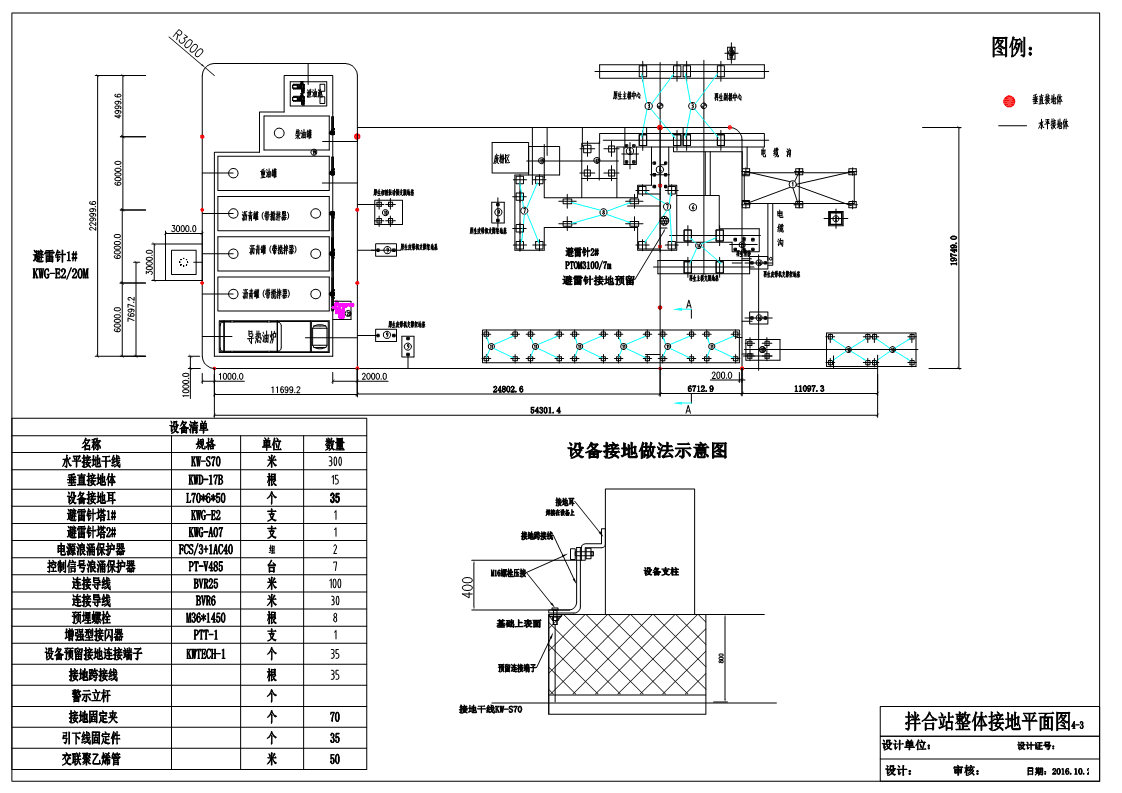

避雷针设计图纸

更多信息请咨询我公司。
