双模气柜避雷针设计销售

发布时间:2021-08-02   来源:凯威电气   浏览量:

双模气柜避雷针设计销售
说明:本文仅是对一些安装过避雷针的项目的描述,不同尺寸规格的双模气柜,需要根据实际情况进行设计。
双膜式沼气稳压柜由内,外层双膜构成,利用外膜进气鼓风机恒压,当内膜气量减少时,外膜通过鼓风机进气到内膜之间,保持内膜气体的设计压力,当气量增加时,内膜正常伸张,通过控制系统将多余空气排出,使内膜气体压力始终恒定在一个需要的设计压力。

本文以直径9米,高度7米的双模气柜为例,此类场所一般是按第一类防雷等级进行设计和施工。

本方案是设计了215米高度的接闪塔(避雷针),两塔之间架设了一根接闪线(架设高度13米,垂弧1米),15米接闪塔(避雷针)与双模气柜的安全距离是5米,总跨度20米。每支避雷针单独制作一组接地网,接地电阻值不大于10欧姆,采用4块接地模块PTD-330米镀锌扁钢制作。
设计方案图纸如下:

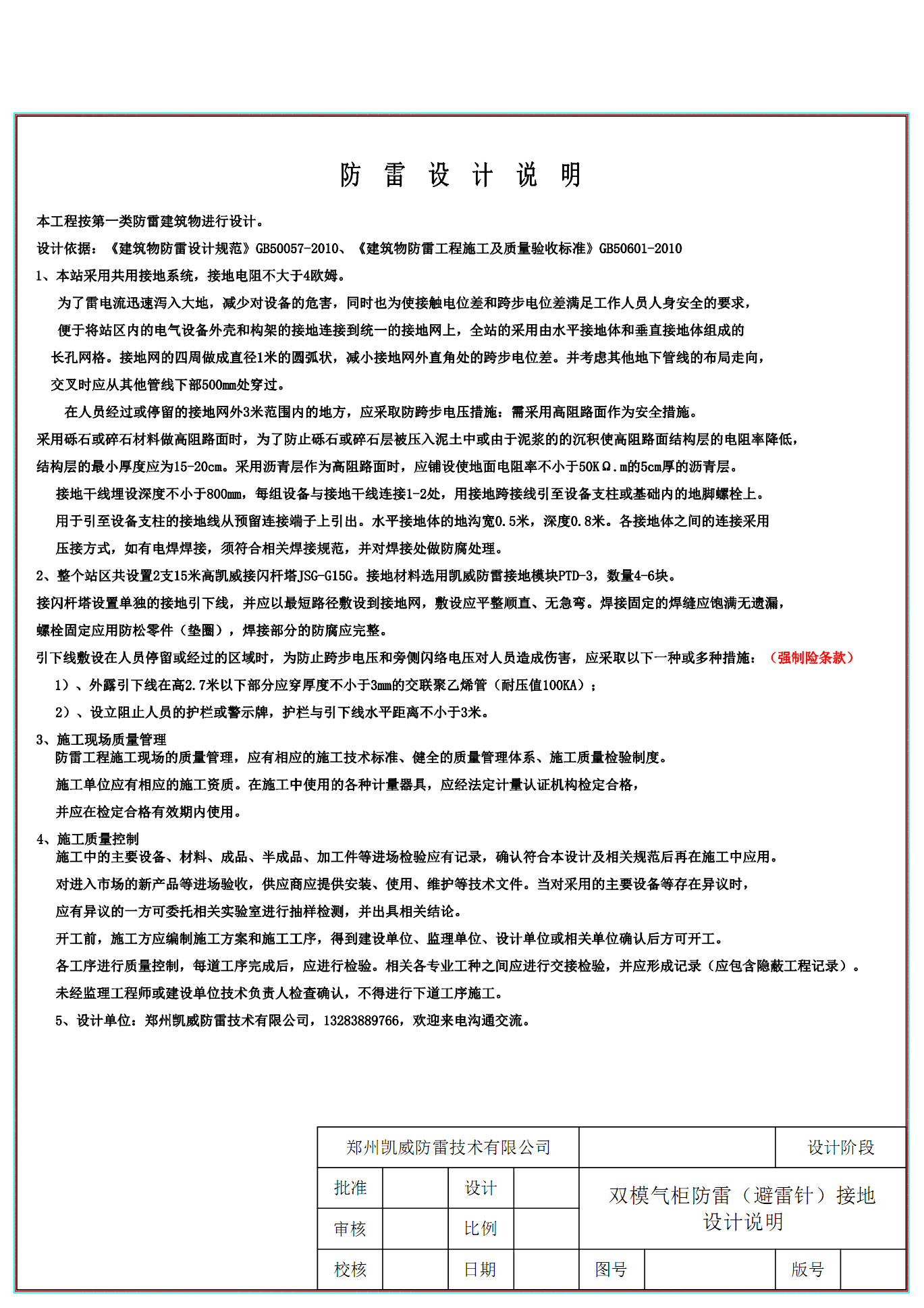

避雷针设计说明(上图)

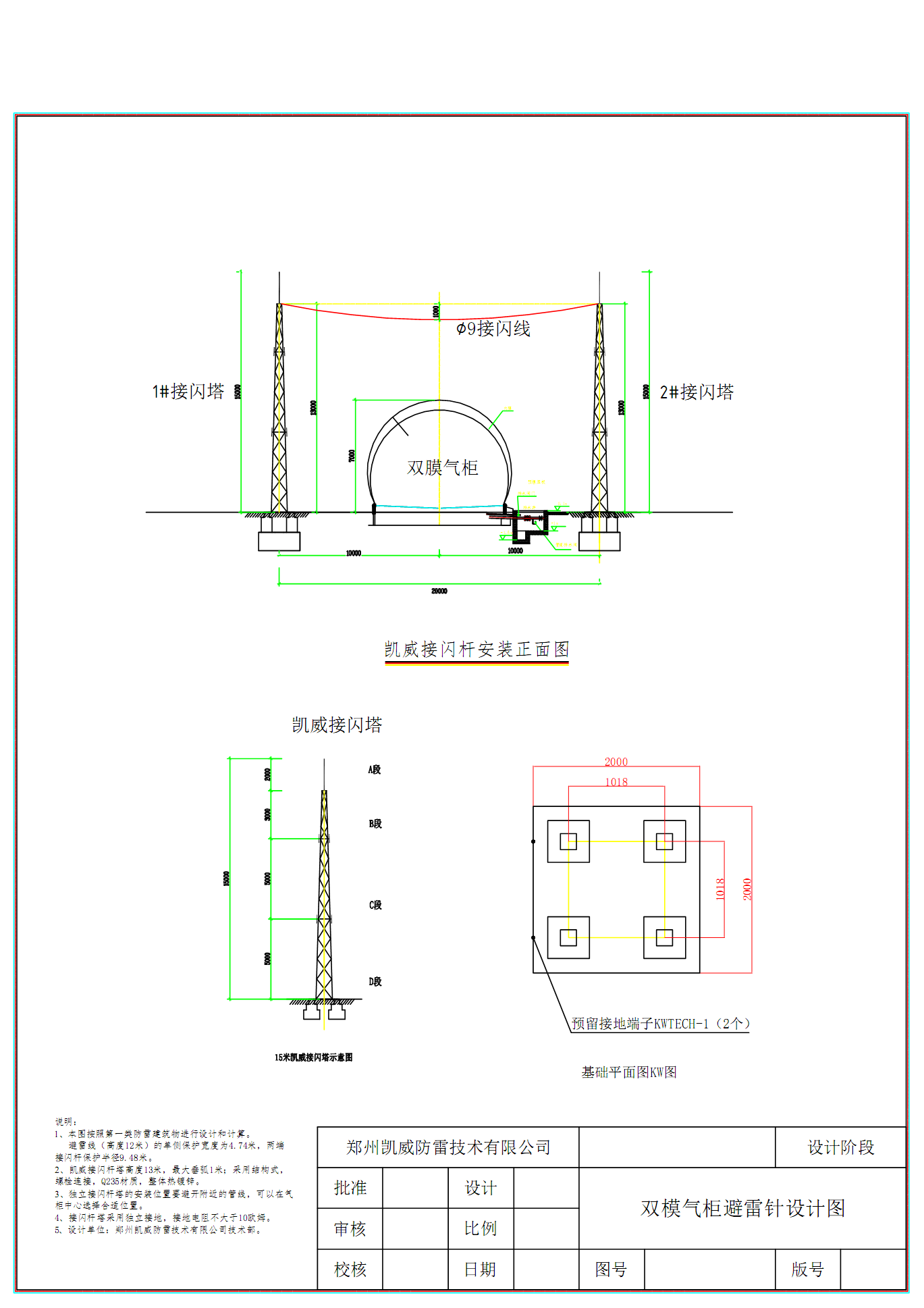

避雷针安装设计图(上)
双模气柜避雷针安装案例
