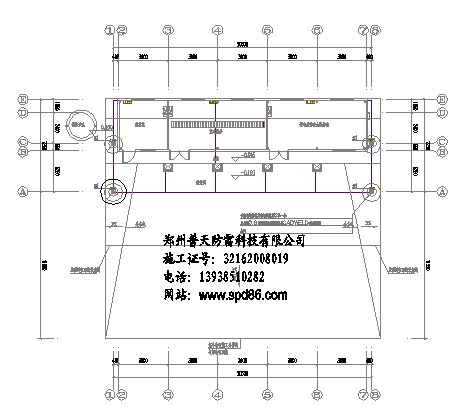

变电站基础接地平面图

说明:郑州普天防雷科技有限公司专注于接地工程施工、接地材料销售、放热焊接设备及焊接工程。
1、铜镀钢垂直接地极、接地水平镀铜圆钢、扁钢线鼻与引下接地镀铜圆钢均采用CADWELD放热焊接。
2、所有镀铜材质必须采用电镀工艺镀铜,铜层厚度不小于0.254mm,通过UL467认证
3、放热焊接所用焊药须支持一体式密封焊药,采用电子起燃方式,起燃距离不低于1.5m,通过UL467认证。
4、地网敷设完毕应实测接地电阻,其值不大于4欧,如接地电阻不能满足《交流电气装置的接地》(DL/T621-1997)中的要求,需增加水平或垂直接地体,直至满足要求为止.
6、增加接地极或网。应注意地下管线走向,避免安装时造成对地下管线的损害。必要时可通过一段镀铜圆钢适当外延再安装垂直接地极。
7、箱式变电站变压器中性点处设工作接地和保护接地,并在箱变处作总等电位联结,将PE干线、接地干线、箱变引出的金属管道、箱变基坑的金属构件、箱变外露可导电部分、金属围栏等可靠连接。接地电阻达不到要求时需补打接地极。
8、箱变处接地装置做法详见《小号户外箱式变电站电缆小室及防雷接地平面图》,未尽事宜见国家标准图集《接地装置安装》(03D501-4)。
