卫星ESE2500避雷针设计安装图

发布时间:2013-11-21   来源:凯威电气   浏览量:

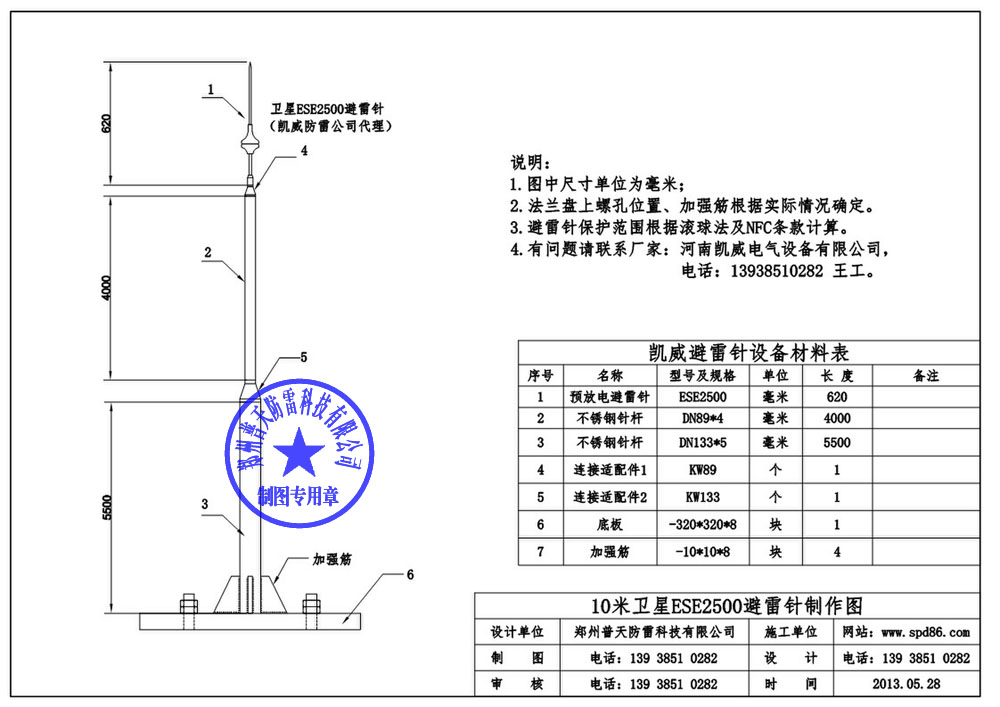

卫星ESE2500避雷针设计安装图
ESE2500避雷针为法国杜尔梅森公司生产的提前放电避雷针,预放电(提前放电)抢先时间为25us,是在全球使用案例比较多的先进避雷针之一。
1.卫星ESE避雷针工作特性
   ●性能优越
      1、在同等条件(高度)下,“Satelit+”比普通避雷针保护范围大。
      2、落雷更准确,减小了雷击点落于非避雷针体的概率。
     ●安全可靠:无放射性元素,不锈钢材料,耐腐蚀,抗风能力强。
     ●免维护:无源,无需供电,无耗能元件。
     ●安装简单:重量轻,不需加装同轴屏蔽电缆。
     ●造型美观
2.按NFC17-102规定,针尖应高于被保护物水平面2m(h1)以上。当避雷针高度不同时(h2,h3,…hn),其保护范围(半径)分别为Rp2,Rp3…Rpn,计算公式应考虑被保护物的防雷等级、当地的雷暴活动情况和地质地貌。
“satelit+”的保护半径与高度(h)有关,与它的启动抢先时间(型号)有关,以及与所选的保护级别有关,
ESE2500避雷针详细参数:http://www.chinaobo.cn/cpzx/4/208.html
按此设计图高度,第一二三类的保护范围分别是:51米,61米,69米。
