17米GH-27钢管避雷针设计加工图

当前位置:首页 > 技术文件

17米GH-27钢管避雷针设计加工图
    GH系列环形钢管杆避雷针,是按照国家标准图集设计的独立避雷针(避雷塔),高度为11米、13米、15米、17米、19米、25米、30米、35米,高度在25米以内,建议采用插接式安装;高于25米,建议采用法兰式安装。考虑到长途运输的费用和难以程度,一般每段长度不超过8米。截面为正八边形、正十二边形。钢板厚度为5mm-12mm。具体尺寸由设计人员根据风压等现场情况设计。
    河南凯威电气设备有限公司避雷针分公司专业设计、生产、销售GH环形钢管杆避雷针,欢迎全国客户考察合作!

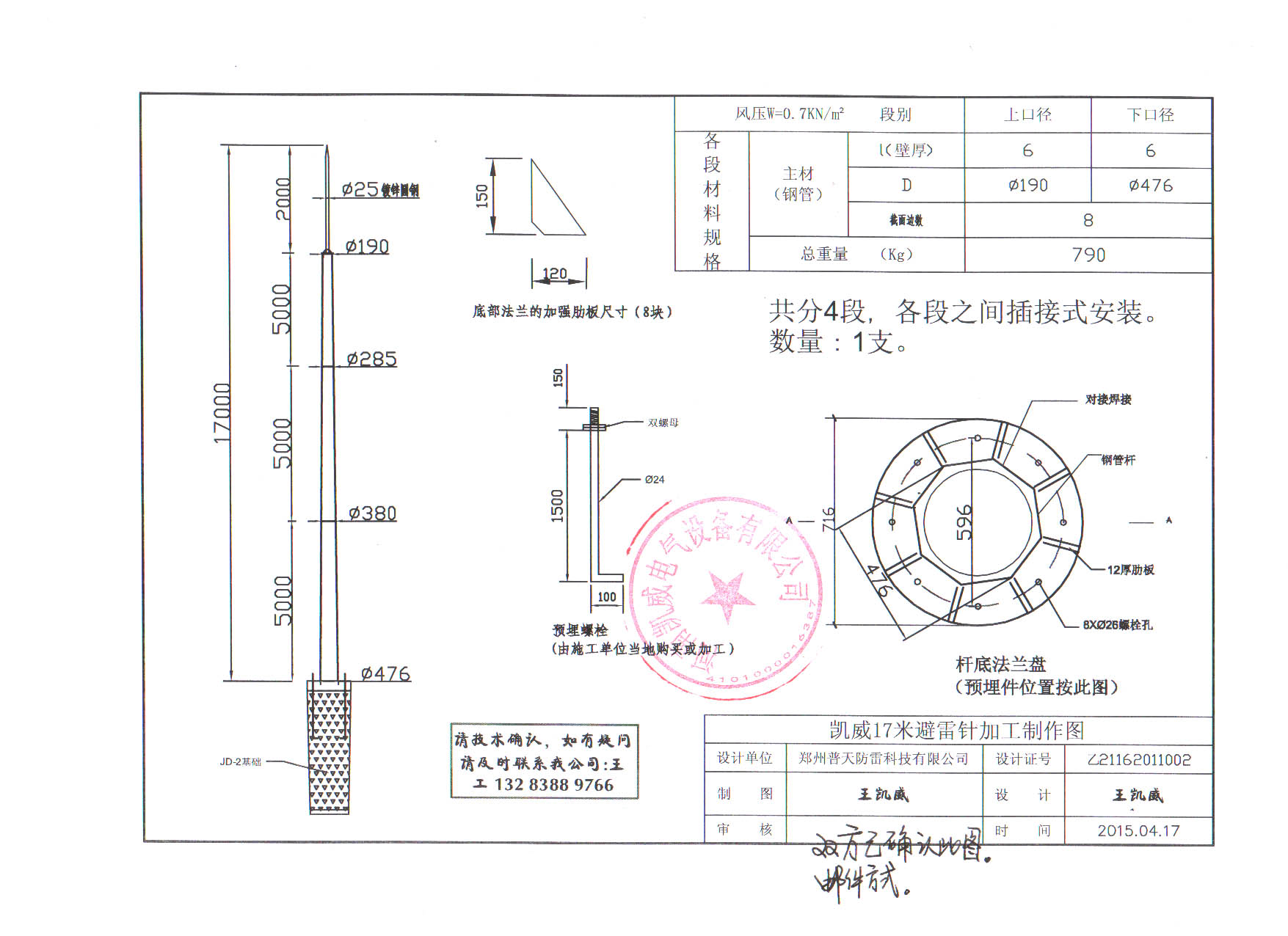

本文主要介绍一下17米GH-27避雷针,风压为0.7KN/M2,地基承载力100KN/M2。

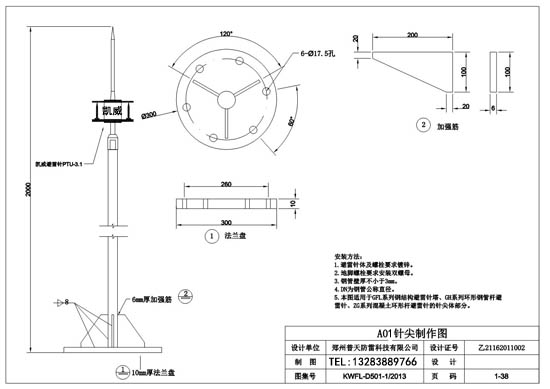

避雷针口径为190-476mm,预埋螺栓为M25*1500,数量8根。顶部2米高针尖,可根据需要更换为不锈钢装饰性避雷针或提前放电避雷针。
安装案例图如下:

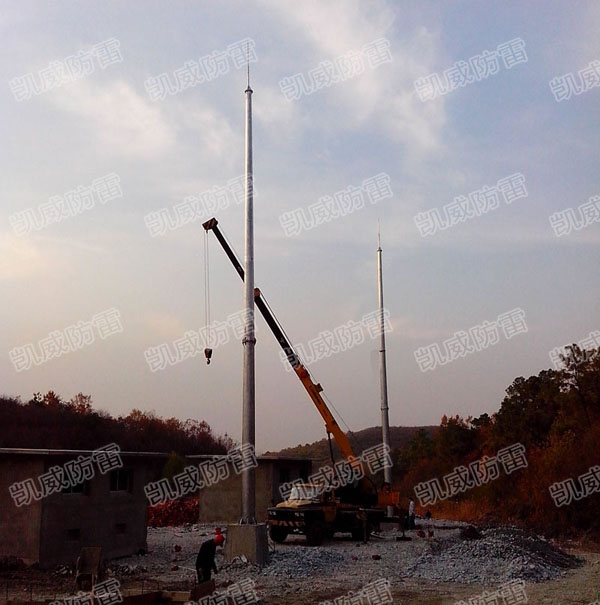

炸药库2支避雷针安装图

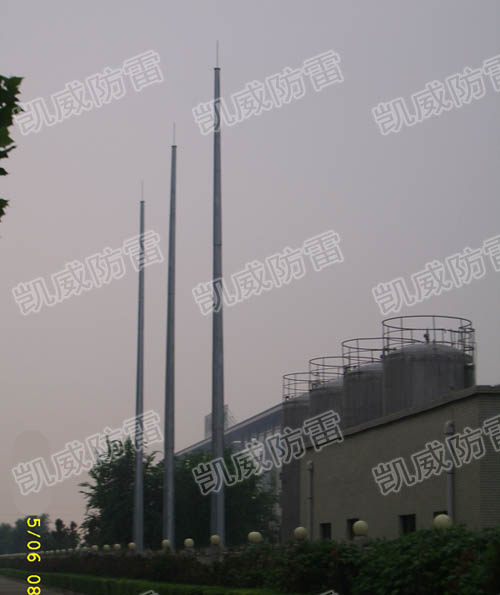

冷冻油油罐3支避雷针安装图
避雷针技术资料请点击下载:http://www.chinaobo.cn/jswj/299.html
