30米避雷针 钢结构接闪杆塔 GFL2-9 GFL2-11避雷塔

发布时间:2022-01-20   来源:凯威电气   浏览量:

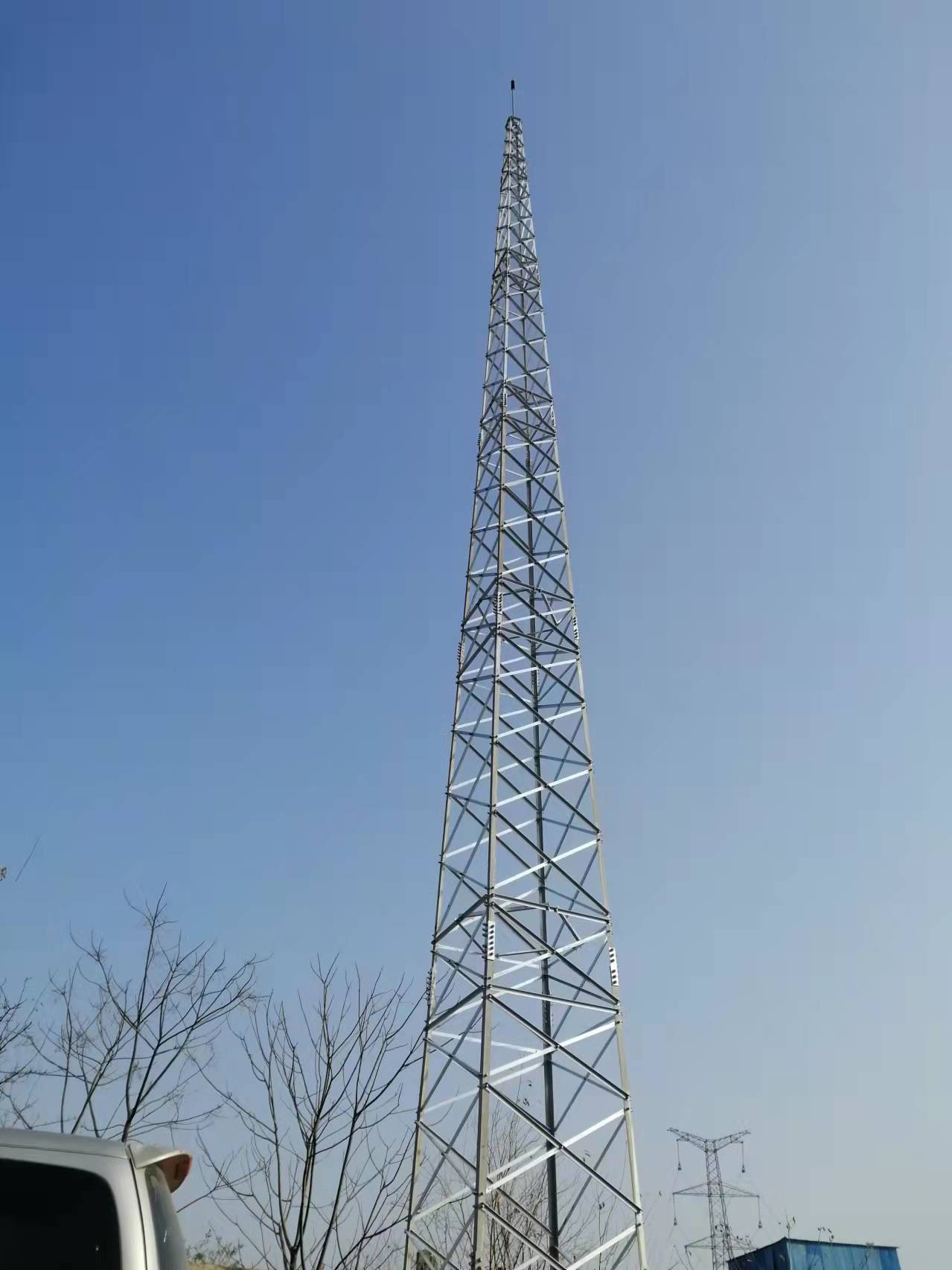

 30米避雷针  钢结构接闪杆塔  GFL2-9  GFL2-11

【30米GFL2-9避雷针技术说明

凯威避雷针材料规格表

序号

名称

规格尺寸

备注

1

A段主材/斜材

L50*4,L40*4

热镀锌,镀锌层厚度70/86um;采用螺栓连接。结构部分,每段长度5米。

2

B段主材/斜材

L50*5,L40*4

3

C段主材/斜材

L63*6,L40*4

4

D段主材/斜材

L70*6,L40*4

5

E段主材/斜材

L75*8,L40*4

6

F段主材/斜材

L80*8,L40*4

7

A01避雷针

2米

8

热镀锌连接螺栓

M16*50

9

热镀锌连接螺栓

M20*60



1、名称:钢结构接闪杆塔(避雷针或避雷塔)

2、型号号GFL2-9,高度30

3、材料采用Q235钢,螺栓采用4.8级。

4、地基承载特征值为150KN/m²。

5、基本风压为0.7KN/m²允许裹冰:10mm

6、抗震设防烈度:≤8度。

7、整体倾斜度不大于H/1000

8、塔体构件热镀锌防腐。

9、凯威避雷针理论重量2107KG

10、接地电阻不大于10欧姆。

避雷针技术JB-6说明:

1、设计地耐力按150KN/m2。基坑开挖后应做钎探。

   基坑清整找平后,再浇垫层;垫层采用C10混凝土;基础采用C30混凝土。

   未注明保护层均为40mm。

2、基础立柱中心位置偏差≤10mm;顶面水平偏差≤5mm。

3、基础距离马路小于10米时,应加均压带,防止跨步电压。

避雷针接地网说明】:

1. 设计每个独立地网用4块接地模块PTD-3;水平接地体采用S50镀锌接地线;

独立避雷针接地电阻小于10欧.如果电阻达不到要求可增加接地模块数量。

2.镀锌扁铁周边敷设适量降阻剂KWD-J。

3.施工完毕后浇水测量实际阻值.反复操作直至达到阻值要求.

4.接地模块PTD-3埋设位置可根据实际情况变动.但其间距应保证不小于3米。
图纸下载(含基础和接地网)
30米高GFL2-9钢结构避雷针塔设计图20220120.pdf

文件类型: .pdf c0e21ff7866f34e458894e7f54daf51c.pdf (203.58 KB)
