监控系统防雷器选型方法

发布时间:2013-05-05   来源:凯威电气   浏览量:

电子监控系统防雷器的基本配置方法
1、设计思想
雷电闪击一般从三个方面对运行的智能监控系统进行破坏,一方面是直接击毁即直击雷,这是带电云层与大地某一点之间发生的迅猛的放电现象;第二方面是沿电源线路的感应雷,这是带电云层由于静电感应作用,云层带电迅速消失,而此时带电荷的导线由于地面疏散流电阻大,以至出现局部高电压,或者由于直击雷放电过程中产生强大脉冲电流对周围的导线或金属物通过电磁感应产生脉冲高电压,并沿电源线路侵袭智能监控系统;第三方面是沿信号线路的感应雷,根据感应雷产生的特点,感应雷也能从信号线方面(视频线、云台控制线)对智能监控系统网络设备进行破坏,造成系统设备受损。
根据电子监控系统的组网情况,防雷的重点主要是智能监控系统机房设备及各摄像头的防雷保护。在整个系统设备线路中有两部分应同时设计安装防雷器,即电源线路和信号线路(这是因为电源线路和信号线路是雷电感应进入设备的两条主要通道),用来抑制从这两部分的线路中感应产生并传导的雷电或系统操作过电压,保证整个系统网络安全运行免受损害。
 2、产品选型
本设计的指导思想是,选用技术先进、性能稳定可靠、且应具有良好性能价格比的防雷产品。
在本防雷工程中,我们选用凯威品牌全系列防雷产品。该产品有以下特点:
1) 防雷击强度高:电源防雷器20~100KA,信号防雷器5~10KA
2) 响应时间快:电源防雷器小于25ns,信号防雷器小于10ns,
3) 安装维护方便灵活:标准模块化设计,且状态一目了然。
4) 使用寿命长:在理想环境下其使用寿命可达20年。
 3、防雷设计及配方法

3.1、直击雷的防护

直击雷的防护较简易的方法是采用避雷针,防止雷电直接击毁建筑物或其它物体。根据现场情况,对已安装了避雷针或避雷带作直击雷防护的,可以不再设计安装避雷针或避雷带。但对没有安装避雷针或避雷带的建筑物以及室外未安装避雷针的摄像头须设计安装避雷针。

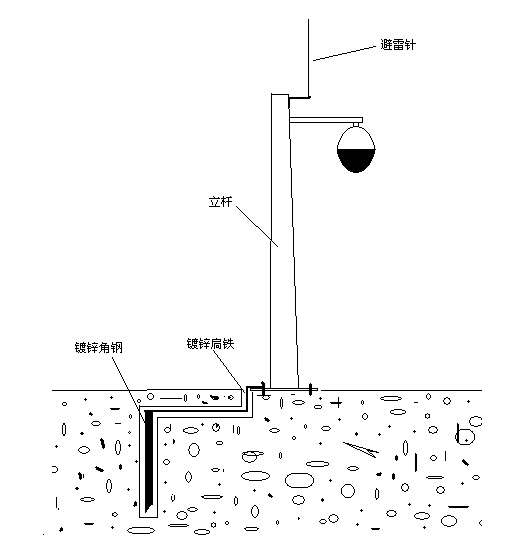

具体设计方案为:在室外各摄像头的立杆上(立杆的顶部)分别安装一支避雷针,规格为φ15×500mm镀铜避雷针PTZ-0.5,安装方式为焊接,如图所示。
3.2、接地装置
不论是防直击雷还是感应雷,不论是采用避雷针还是采用专用防雷器,都必须有良好的接地装置。因此接地技术是智能监控系统安全运行的重要环节,系统网络的地线应充分考虑防雷、防静电、防电磁等要求,应将各设备的外壳牢靠地接地,同时,应满足人身安全及系统设备的安全要求,接地电阻要求:总控室要小于4Ω,各摄像头要小于10Ω。
已有的接地装置须测量其接地电阻值是否符合要求,达不到要求的须重新设计制做。

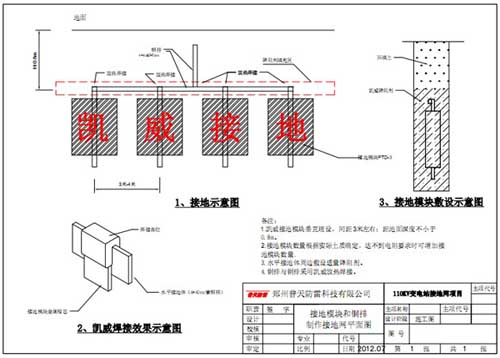

具体方法为:在室外各摄像头的立杆旁的草地上挖一个0.6m(长)×0.4m(宽)×1m(深)的土坑,再在土坑内将一块尺寸为400*500*60mm的接地模块PTD-3垂直埋设,测量其接地电阻值是否符合要求;若是达不到要求,可采用上述同样的方法在相距3m的地方把第二块接地模块PTD-3垂直埋设,把两块接地模块用40×4 mm镀锌扁铁焊接连接,再测量其接地电阻值;然后把此扁铁与摄像头的立杆底座焊接,之后各焊点涂上防生锈漆,把土回填,埔上草皮。如图所示

3.3、等电位处理
要求所有的金属体均应可靠就近接地做等电位均压联结,特别是设备机房内的金属构件、门窗均应可靠接地。各种金属管道、线路的屏蔽层应该在进入建筑物时做好接地,使整个系统形成一个大的等电位体,避免设备之间在雷击的瞬间形成电位差而产生二次闪击、闪络,从而造成损坏设备现象。

3.4、线路防雷器的配置
3.4.1、监控室(监控机房)的线路防雷器配置
由于监控室(监控机房)集中了重要的系统设备,须重点加强保护;根据国家防雷规范及电源防雷器的特点,其电源线路上的防雷需采用多级防护,即
A、第一级:选用PT480-60KA型电源防雷箱,安装于总控室内或楼层电源配电箱专给监控系统设备供电的电源开关的电源线上,主要用来抑制吸收该电源线上所产生并传导的感应雷电或系统操作过电压,以保护总控室内通过此开关供电的所有用电设备。
B、第二级:选用PT220-40型电源防雷箱,安装于机房开关盒内专给机房系统设备供电的电源线上。主要用来抑制吸收第一级防雷器的残余电压或系统操作过电压,以保护机房通过此开关箱供电的所有用电设备。
C、第三级:选用PT-10型电源防雷插座板,分别安装于各重要设备(如显示器、硬盘录象机、分割器等)的电源进线端,用来进一步抑制雷电、降低残余电压,以保护机房网络设备及其它电子设备。
由于信号线路(视频线、云台控制线)也是感应雷电产生并传导的主要途径,应加强防雷保护;所以对所有进出总控室的信号线路应安装防雷保护器。
视频线选用PT-BNC型视频信号防雷器,主要用来抑制吸收各视频线上所产生并传导的感应雷电,保护录象机和其它电子设备。
云台控制线选用PT-V485型控制信号防雷器,主要用来抑制吸收各云台控制线上所产生并传导的感应雷电,保护云台控制器。
3.4.2、各摄像头的线路防雷器配置
由于各摄像头比较分散,只能单独进行保护;因为各摄像头分别有一条220V交流供电电源线和视频线,带云台的有一对控制线;所以
选用组合式防雷器,即带云台的可选用PTV-3/220型监控三合一防雷器,不带云台的可选用PTV-2/220型监控二合一防雷器。
各防雷器的接地线与就近的人工接地网连接。
