空气质量自动监测站(新建地面站)防雷设计施工方案

当前位置:首页 > 解决方案

 空气质量自动监测站(新建地面站)防雷设计施工方案

站房选型:考虑到日后安全和使用,本建设体系中站房拟统一采用砖混结构,可抗12级风力。站房的面积约为18m2,梁下净高不低于2.5m。站房内除必要的采光部位安装双层密封窗之外,其余部分不设窗户。

站房类型:根据现场的实际情况,本建设体系站房为地面站

地面站:楼高层,放置监测设备和相关辅助设施,主要由缓冲间和设备间构成

站房门:外门采用1.2m×2m双开双密封结构防盗门,安装门禁设施,在缓冲间,仪器房和实验室中间安装0.9m×2m密封门,保障设备间的温度、环境更加稳定。

门禁系统:站房大门安装电子门禁,门禁采用在线UPS易斯特品牌)供电。门禁输出信号与子站计算机相连。系统选用电子机械锁和阴极锁一起搭配锁心使用,出门时可手动开启,门禁供电正常时,进门使用门卡,供电中断时可用钥匙直接开启,门禁开关门信息接入数据采集仪传感器安装在门上。

房顶:房顶采用水泥浇筑,加防水层,楼板厚度200mm,建筑过程预留采样总管或采样管预留孔线路孔,预埋气象仪支架接管。设备间的楼顶设计具备不影响主体钢筋结构的预留采样通道口(建议为120mm内径,或参照厂家采样管按照尺寸要求)和防风雨雪不锈钢盖以及相应法兰固定装置,避免反复钻孔对建筑的影响。

在建房时要把避雷针基础和屋面一起捣制,避雷针引下线采用4*40镀锌扁钢,浇筑在墙壁内,在房顶安装一支6米高优化避雷针PTU-3.1



屋顶护栏:屋顶安装护栏,采用不锈钢圆管进行安装,并于顶部进行连接固定,高度不低于1200mm,用钢筋与建筑预留的专用防雷地线相连接,以确保工作人员在楼顶作业时的安全。

墙体:内外墙主要为砖砌结构厚度240mm,墙体预埋电路管线。

4*40镀锌扁钢接地线埋入墙壁中,并在屋内配电柜位置处、楼顶做好预留。预留点使用凯威不锈钢接地端子,方便后期设备接地连接。

窗户:站房外窗采用双层塑钢密闭平开窗,尺寸1000mm×800mm(高×宽)。观察窗使用单层塑钢密封平开窗,尺寸:600mm×1000mm(高×宽),距地面1000mm

站内设备防雷系统

在站房总配电柜内安装一台B+C级防雷器DXH06-FBCS/3+1B40

在机柜设备用电处安装防雷插座PT-Z8

直流设备用电上安装直流48V防雷器QFL06-F/2DC48B30;

电话线上安装QFL06-ARJ11/110防雷器;

网线上安装QFL06-C100;

控制线上安装QFL06-CH2/24L防雷器;

接地系统:防雷接地网使用10根凯威镀铜接地棒KWD-14B和热镀锌4*40扁钢,此材料导电性好,抗腐蚀性好。详细施工图参考图纸,接地网要根站房基础同时施工,并与基础钢筋可靠焊接保证电气导通。
防雷设备选型配置表:

某单位环保设备机房

序号

产品名称

型号规格

单价

数量

合计

1

优化避雷针6

PTU-3.1



1



2

B+C级电源防雷器

DXH06-FBCS/3+1B40



1台



3

电话线防雷器

QFL06-ARJ11/110



1个



4

网络信号防雷器

QFL06-C100



1个



5

控制信号防雷器

QFL06-CH2/24L



2个



6

直流电源防雷器

QFL06-F/2DC48B30



2个



7

机架式防雷插座

PT-Z8



3个



8

镀铜接地棒

KWD-14B



10根



9

连接器

KW-DL14C



5个



10

地埋接地线

镀锌扁钢4*40



42



11

降阻剂

KWD-J



10袋



12

等电位连接线

BVR4



20米



13

入室接地线

BVR25



20米



14

接地端子箱

KW-DX



1台



15

预留接地端子

KW-TECH1



1个



16

辅材





1批



17

施工费





1



18

气象验收费





1宗



19

总合计








设计图纸如下:

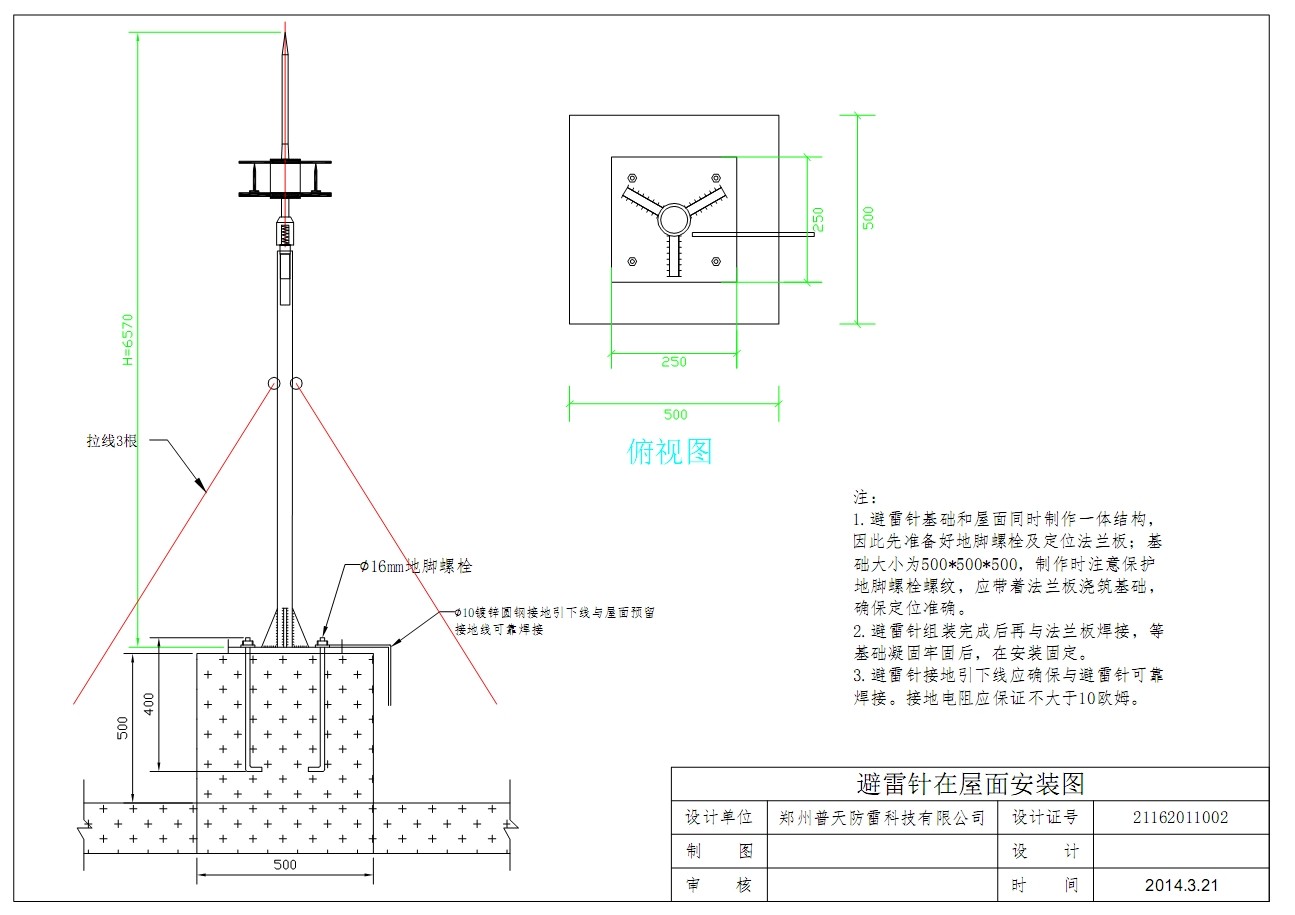

避雷针在屋面上的安装图

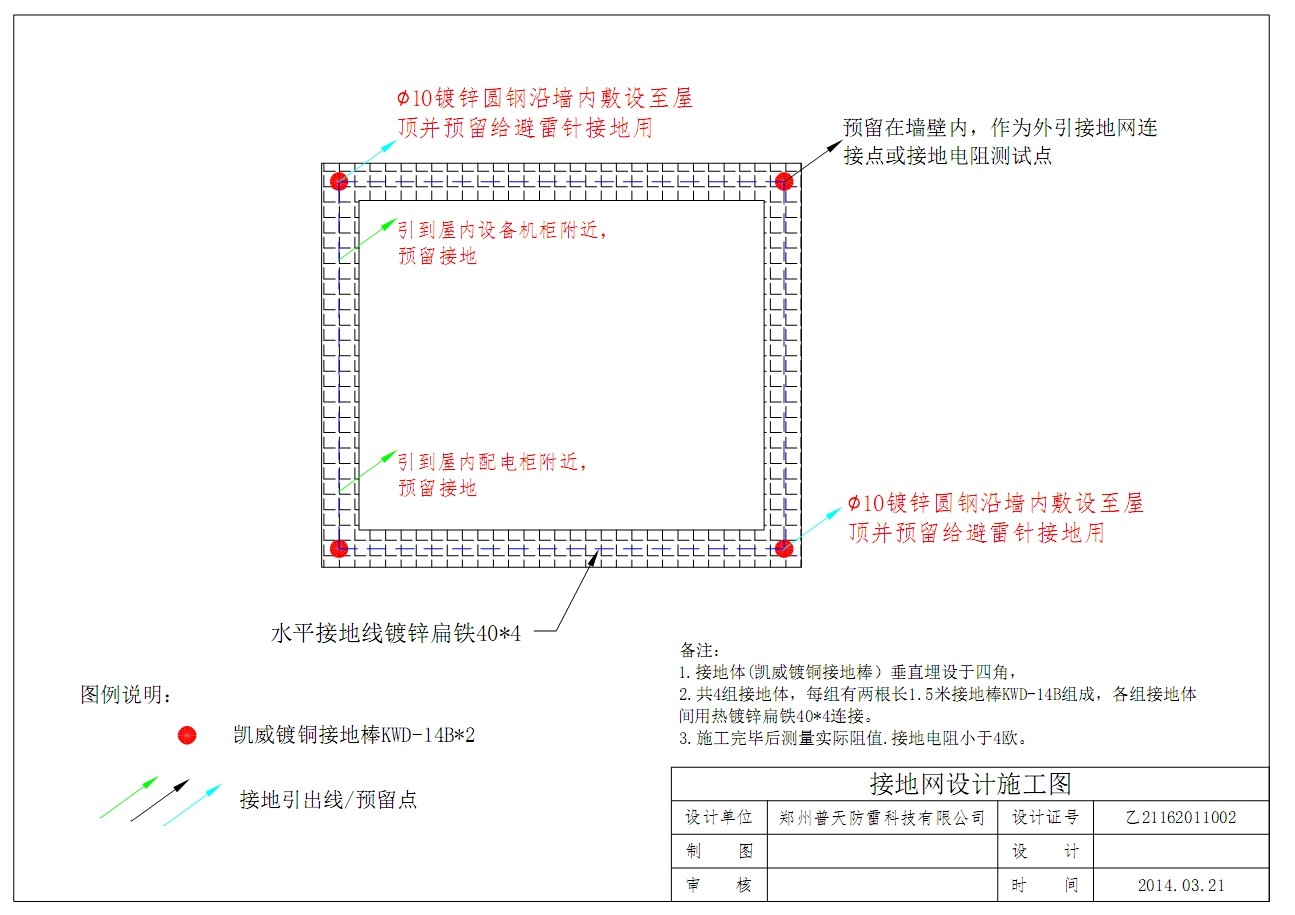

避雷针的接地网施工图

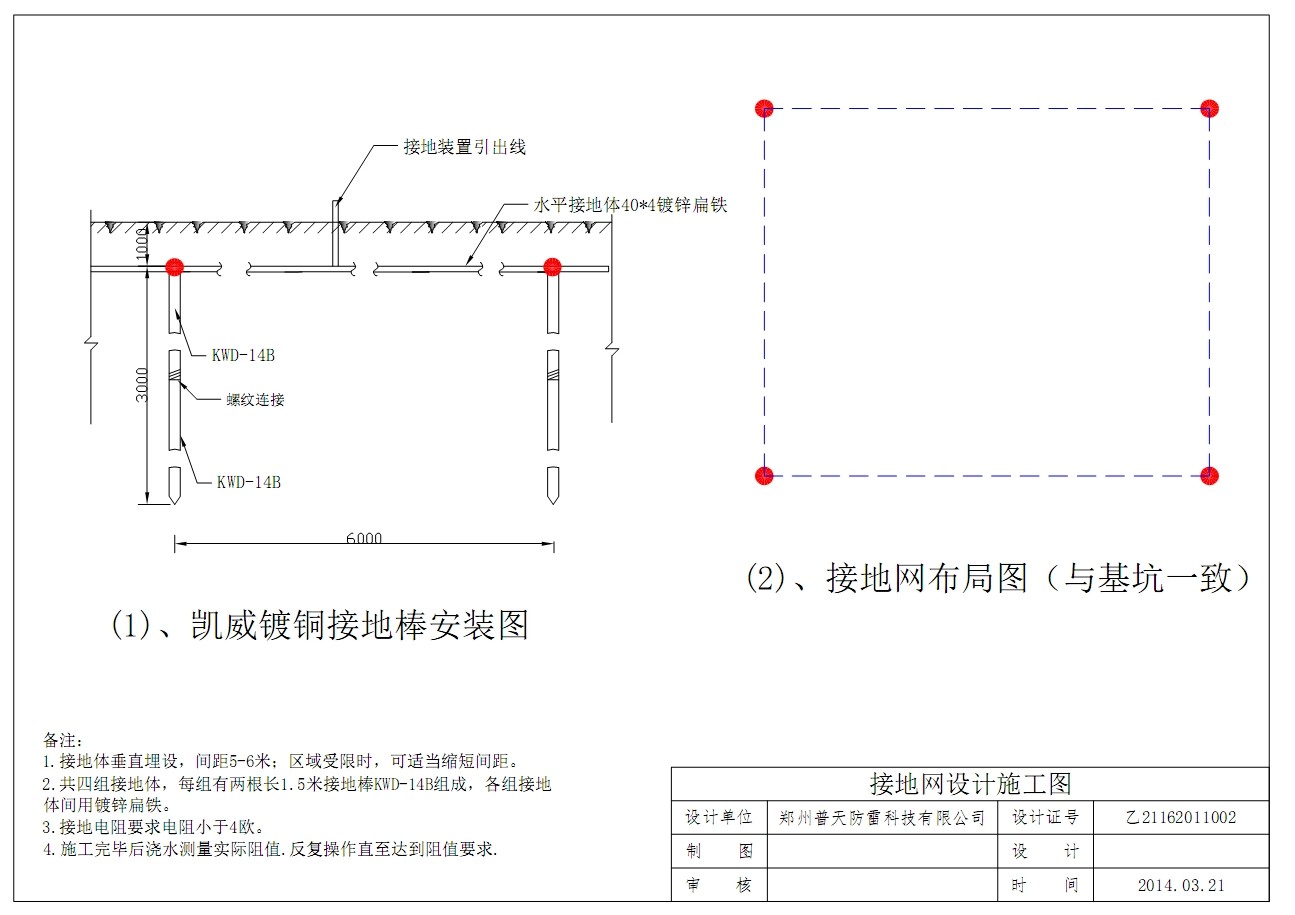

接地网设计制作图

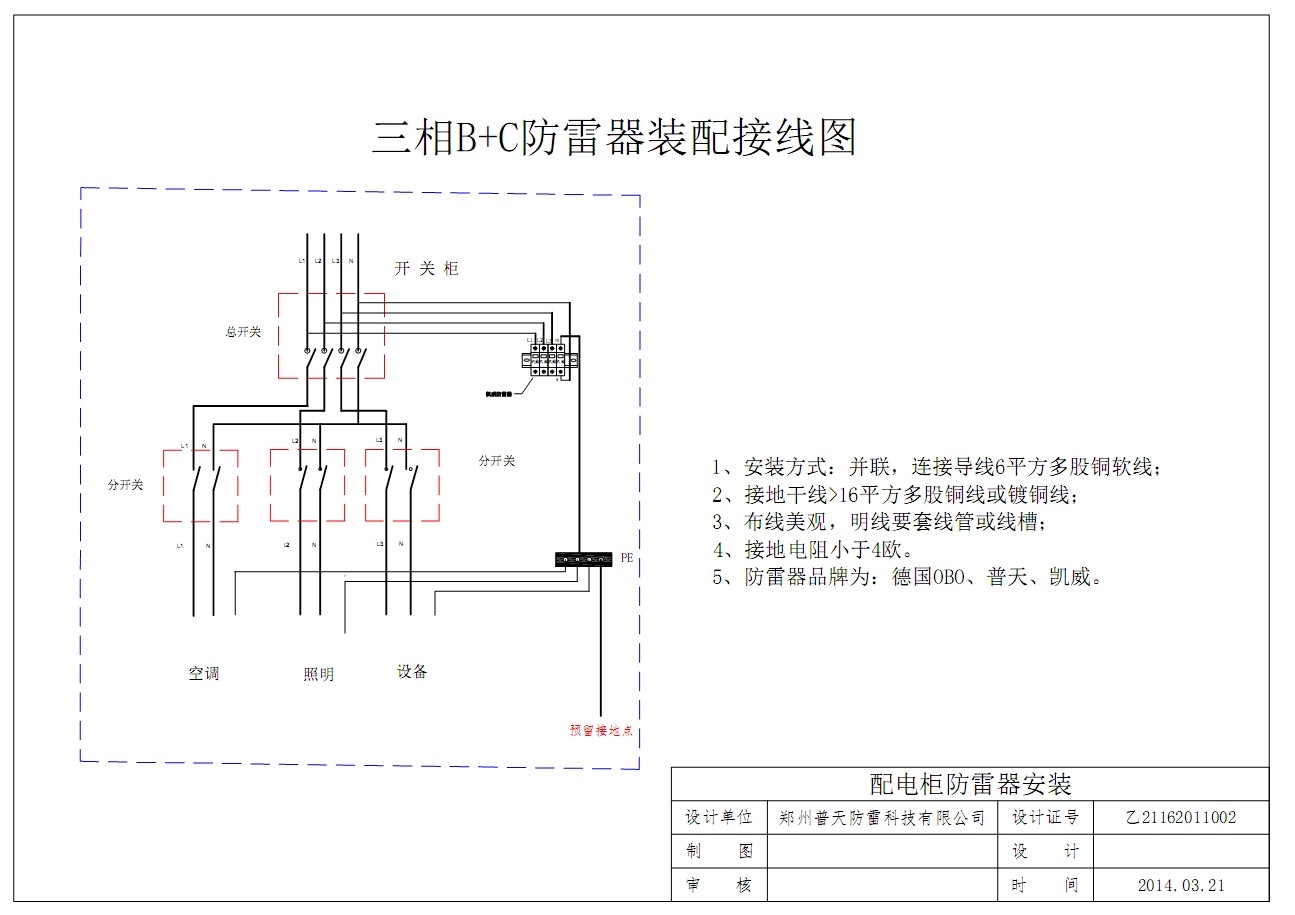

B+C级组合式防雷箱安装接线图
所有图纸下载保存(另存为)到本地电脑上,即可打开清晰完整的A4图纸。
技术交流请联系:王工 139 3851 0282 欢迎来电。
【注:本方案适用于新建地面站,其他情况与此方案的接地图纸略有变化,其他内容一样。】

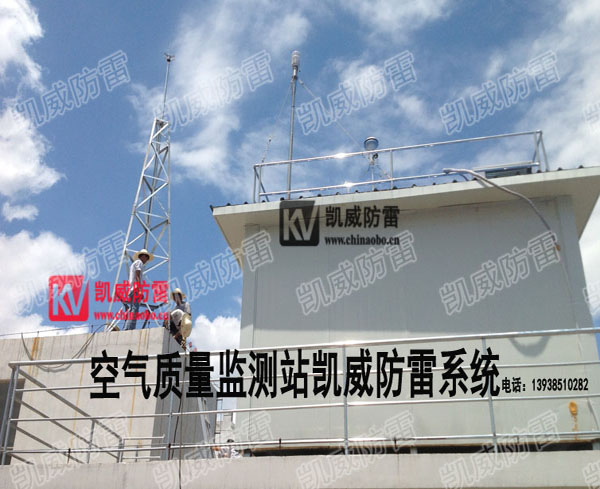

避雷针安装案例图

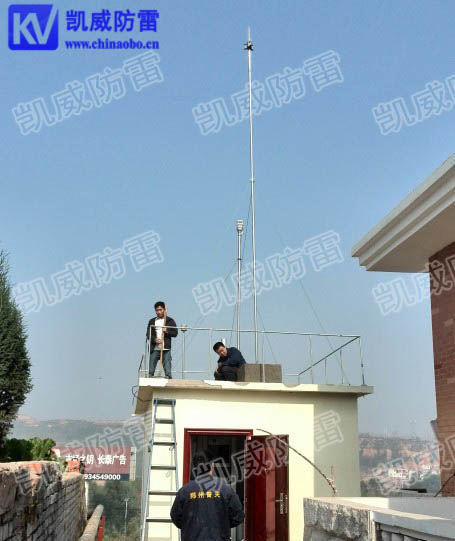

避雷针安装图2

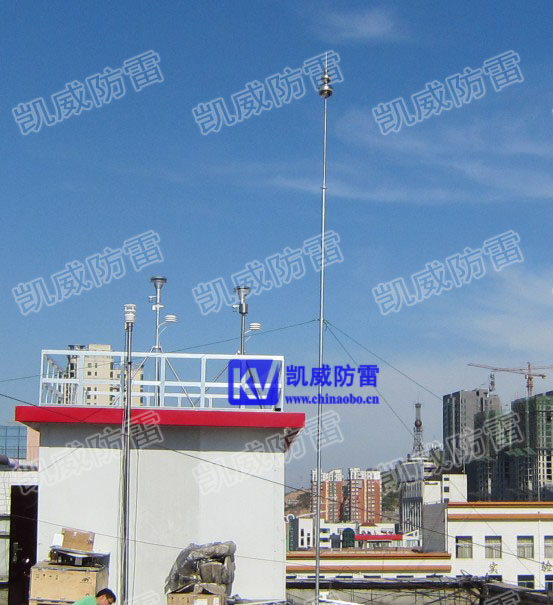

避雷针安装图3

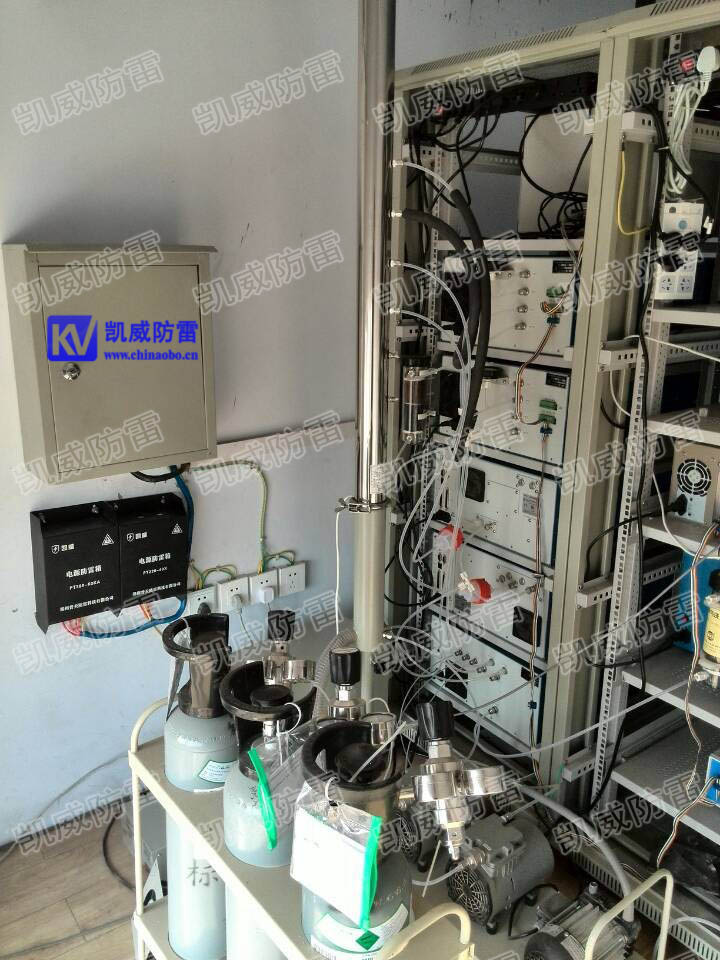

站内防雷箱安装图
接地网制作图
